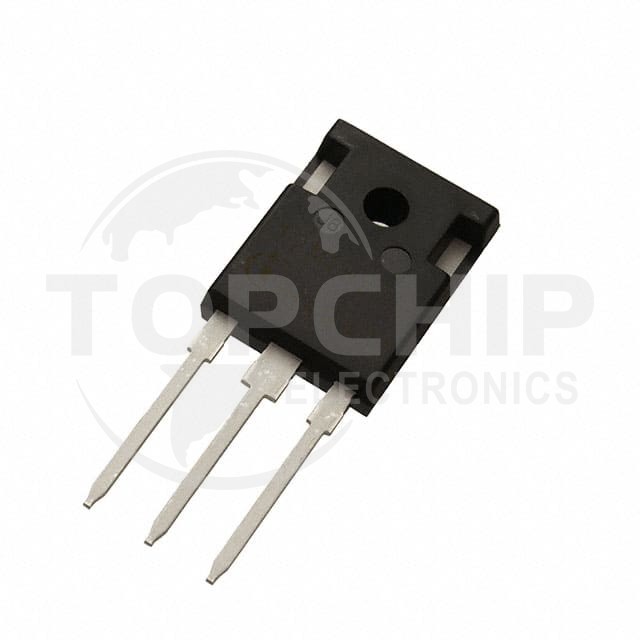

IMW120R030M1HXKSA1

Image is for reference, please contact us to get the real picture

Manufacturer Part
IMW120R030M1HXKSA1
Manufacturer
IR (Infineon Technologies)
Description
SICFET N-CH 1.2KV 56A TO247-3
Category
Discrete Semiconductor Products
Family
Transistors - FETs, MOSFETs - Single
Series
-
In Stock
668
Datasheets
-

IMW120R030M1HXKSA1 Specifications

  • Series:CoolSiC™
  • Package:Tube
  • Part Status:Active
  • FET Type:N-Channel
  • Technology:SiCFET (Silicon Carbide)
  • Drain to Source Voltage (Vdss):1.2 kV
  • Current - Continuous Drain (Id) @ 25°C:56A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On):15V, 18V
  • Rds On (Max) @ Id, Vgs:40mOhm @ 25A, 18V
  • Vgs(th) (Max) @ Id:5.7V @ 10mA
  • Gate Charge (Qg) (Max) @ Vgs:63 nC @ 18 V
  • Vgs (Max):+23V, -7V
  • Input Capacitance (Ciss) (Max) @ Vds:2.12 nF @ 800 V
  • FET Feature:-
  • Power Dissipation (Max):227W (Tc)
  • Operating Temperature:-55°C ~ 175°C (TJ)
  • Mounting Type:Through Hole
  • Supplier Device Package:PG-TO247-3-41
  • Package / Case:TO-247-3
