09-8027-2-05

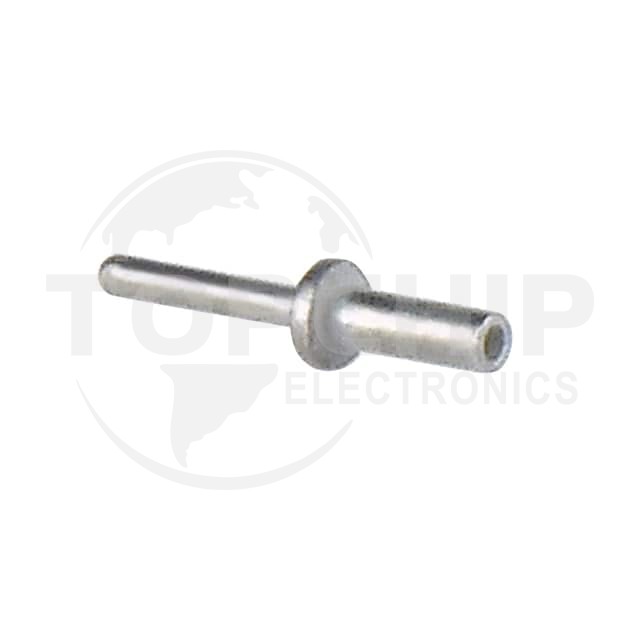

Image is for reference, please contact us to get the real picture

Manufacturer Part
09-8027-2-05
Manufacturer
Concord Electronics
Description
NON-INSULATED PC PIN TERMINAL
Category
Connectors, Interconnects
Family
Terminals - PC Pin, Single Post Connectors
Series
-
In Stock
9990
Datasheets
-

09-8027-2-05 Specifications

  • Series:09-8027
  • Package:Bulk
  • Part Status:Active
  • Terminal Type:PC Pin
  • Terminal Style:Single End
  • Pin Size - Above Flange:0.020" (0.51mm) Dia
  • Pin Size - Below Flange:0.018" (0.46mm) Dia
  • Length - Above Flange:0.050" (1.27mm)
  • Length - Below Flange:0.040" (1.02mm)
  • Length - Overall:0.215" (5.46mm)
  • Flange Diameter:-
  • Mounting Hole Diameter:0.030" ~ 0.032" (0.76mm ~ 0.81mm)
  • Mounting Type:Through Hole
  • Termination:Swage
  • Insulation:Non-Insulated
  • Board Thickness:0.063" (1.60mm)
  • Contact Material:Brass
  • Contact Finish:Electro-Solder
  • Contact Finish Thickness:300.0µin (7.62µm)
