ZF1-16-01-T-WT

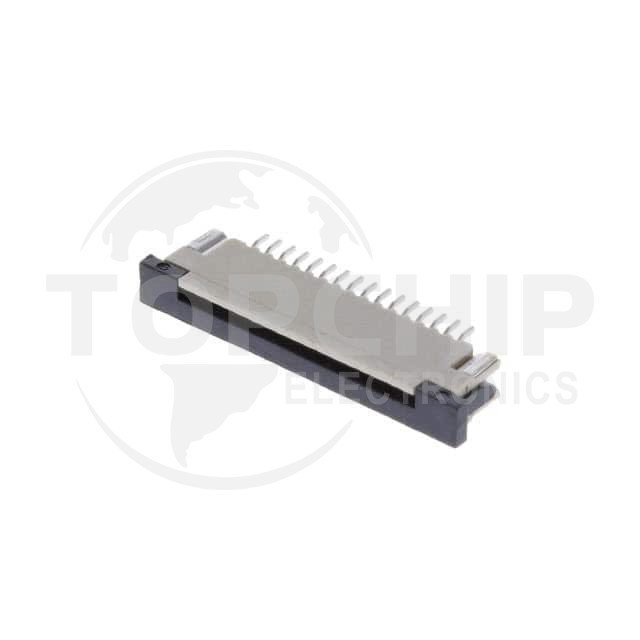

Image is for reference, please contact us to get the real picture

Manufacturer Part
ZF1-16-01-T-WT
Manufacturer
Samtec, Inc.
Description
CONN FFC BOTTOM 16POS 1.00MM R/A
Category
Connectors, Interconnects
Family
FFC, FPC (Flat Flexible) Connectors
Series
-
In Stock
2183
Datasheets
-

ZF1-16-01-T-WT Specifications

  • Series:ZF1
  • Package:Tube
  • Part Status:Active
  • Flat Flex Type:FFC
  • Mounting Type:Surface Mount, Right Angle
  • Connector/Contact Type:Contacts, Bottom
  • Number of Positions:16
  • Pitch:0.039" (1.00mm)
  • Termination:Solder
  • FFC, FCB Thickness:0.30mm
  • Height Above Board:0.118" (3.00mm)
  • Locking Feature:Slide Lock
  • Cable End Type:Straight
  • Contact Material:Phosphor Bronze
  • Contact Finish:Tin
  • Housing Material:Liquid Crystal Polymer (LCP)
  • Actuator Material:Polyphenylene Sulfide (PPS)
  • Features:Solder Retention, Zero Insertion Force (ZIF)
  • Voltage Rating:-
  • Operating Temperature:-55°C ~ 105°C
  • Material Flammability Rating:UL94 V-2
