H2074Z01

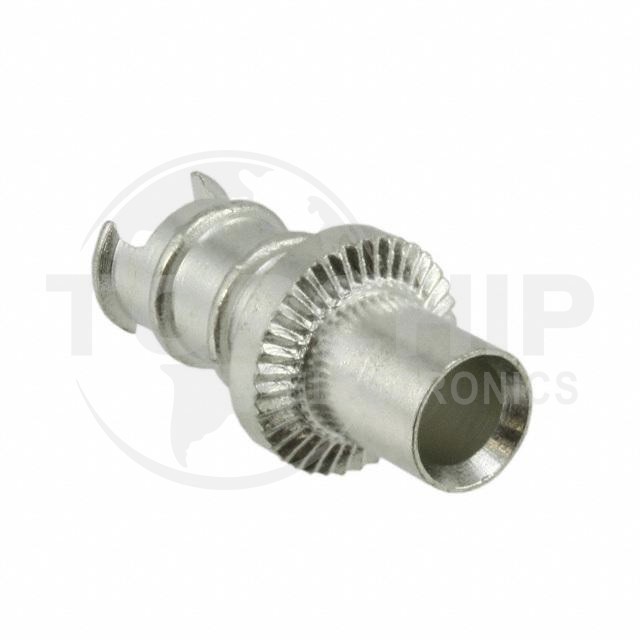

Image is for reference, please contact us to get the real picture

Manufacturer Part
H2074Z01
Manufacturer
Harwin
Description
TERM TURRET SLOTTED L=8.74MM TIN
Category
Connectors, Interconnects
Family
Terminals - Turret Connectors
Series
-
In Stock
0
Datasheets
-

H2074Z01 Specifications

  • Series:-
  • Package:Bulk
  • Part Status:Active
  • Terminal Type:Single End, Fork
  • Number of Turrets:Triple
  • Length - Above Board:0.344" (8.74mm)
  • Length - Below Flange:0.171" (4.34mm)
  • Length - Overall:0.515" (13.08mm)
  • Mounting Type:Through Hole
  • Termination:Swage
  • Flange Diameter:0.250" (6.35mm)
  • Diameter - Turret Head:0.180" (4.57mm)
  • Staking Side OD:0.152" ~ 0.154" (3.86mm ~ 3.92mm)
  • Staking Side ID:0.109" ~ 0.112" (2.77mm ~ 2.85mm)
  • Mounting Hole Diameter:0.155" ~ 0.159" (3.94mm ~ 4.04mm)
  • Board Thickness:0.126" (3.20mm)
  • Contact Material:Brass Alloy
  • Contact Finish:Tin
  • Contact Finish Thickness:-
  • Insulation:Non-Insulated
