1514-1

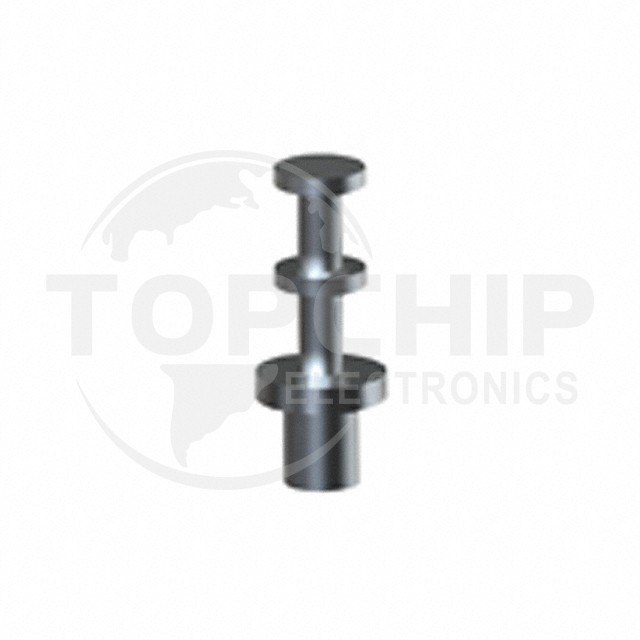

Image is for reference, please contact us to get the real picture

Manufacturer Part
1514-1
Manufacturer
Keystone Electronics Corp.
Description
TERM TURRET SINGLE L=7.14MM TIN
Category
Connectors, Interconnects
Family
Terminals - Turret Connectors
Series
-
In Stock
0
Datasheets
-

1514-1 Specifications

  • Series:-
  • Package:Bulk
  • Part Status:Active
  • Terminal Type:Single End
  • Number of Turrets:Double
  • Length - Above Board:0.281" (7.14mm)
  • Length - Below Flange:0.075" (1.91mm)
  • Length - Overall:0.356" (9.04mm)
  • Mounting Type:Through Hole
  • Termination:Staking Flare
  • Flange Diameter:0.156" (3.96mm)
  • Diameter - Turret Head:0.109" (2.77mm)
  • Staking Side OD:0.090" (2.29mm)
  • Staking Side ID:-
  • Mounting Hole Diameter:0.094" (2.39mm)
  • Board Thickness:0.032" (0.81mm)
  • Contact Material:Brass
  • Contact Finish:Tin
  • Contact Finish Thickness:-
  • Insulation:Non-Insulated
